Python[파이썬] 데이터 시각화05 matplotlib Plot범주 입력하기

앞선 포스팅에서는 Plot의 범위라던지, 아니면 Plot의 배경의 격자 스타일을 입력하는 방법에 대해서 이야기를 해봤습니다. 이번에는 그래프에서 각 선이 무엇을 지칭하는지 알수 있게 해주는 범주에 대해서 입력하는 방법에 대해서 이야기를 해보고자 합니다.

Python[파이썬] 데이터 시각화00 matplotlib 설치하기

Python[파이썬] 데이터 시각화00 matplotlib 설치하기

먼저, matplotlib을 진행하기 위해서는 위의 링크에 따라서 matplotlib 모듈을 설치해 주셔야 합니다.



먼저, 각 그래프의 범주를 그리기 위해서는 각 부분에 대해서 label 에 입력을 해주셔야 합니다. 예를 들면, 다음과 같습니다.

plt.plot(x,y,"r",label = "V1")

위에서 보이는 바와 같이 label = "표시되고자 하는 내용" 을 입력하셔야 합니다. 그런 후에 다음과 같이 legend()메소드를 추가해주시면 됩니다. 그럼 다음 코드를 살펴보겠습니다.

from matplotlib import pyplot as plt

x = [1,2,3,4,5]
y1 = [4,3.5,2.5,2,1]
y2 = [3,2.5,2,1.5,1]
y = [5,4,3,2,1]
plt.plot(x,y,"r",label = "V1")
plt.plot(x,y1,"g",label = "V2")
plt.plot(x,y2,"c",label = "V3")
plt.legend()
plt.grid(True)
plt.show()

위의 코드를 실행하면 다음과 같은 결과가 나타납니다.

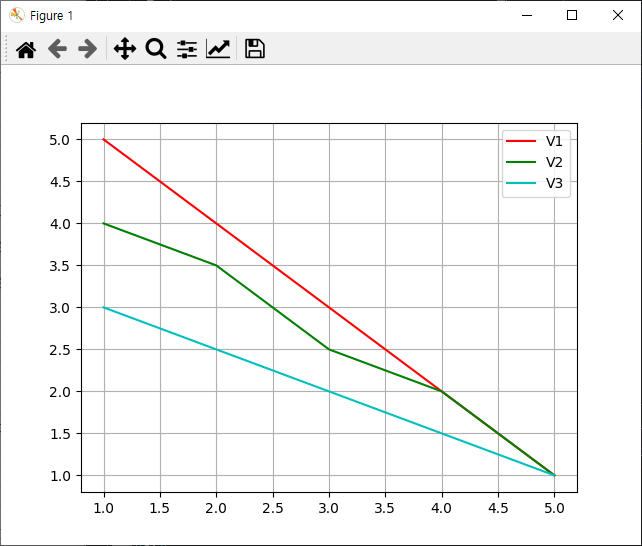

기본 범주 삽입 결과

하지만, 위의 결과에서는 범주가 우측 상단에 있는 것을 확인할 수 있습니다. 그럼, 저 위의 부분을 다른 위치에 옮길 수는 없을 까요? 이 때 argument를 입력하셔야 합니다. loc = 코드 형태로 입력하셔야 합니다.

String	Code	String	Code
best	0	center left	6
upper right	1	center right	7
upper left	2	lower center	8
lower left	3	upper center	9
lower right	4	center	10
right	5

위의 부분의 string 부분을 입력하셔도 되지만, 더 쉽게 Code 부분을 입력하시는 것을 권장 드립니다.

from matplotlib import pyplot as plt

x = [1,2,3,4,5]
y1 = [4,3.5,2.5,2,1]
y2 = [3,2.5,2,1.5,1]
y = [5,4,3,2,1]
plt.plot(x,y,"r",label = "V1")
plt.plot(x,y1,"g",label = "V2")
plt.plot(x,y2,"c",label = "V3")
plt.legend(loc = 10)
plt.grid(True)
plt.show()

위의 코드를 결과는 다음과 같이 나타납니다.

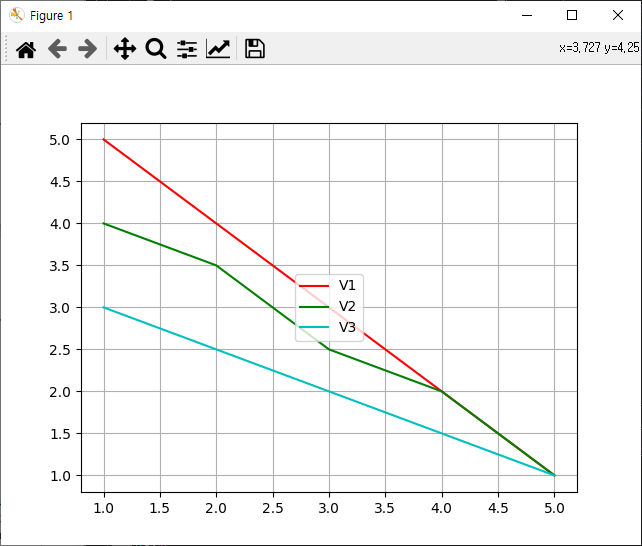

범주의 위치를 변경한 코드 실행결과

위에서 다음과 같이 범주의 위치를 변경하는 코드 부분을 수정하였습니다.

plt.legend(loc = 10)

그 결과 위에서 보이는 바와 같이 범주가 가운데 생성된 것을 확인할 수 있었습니다. 이와 같은 형태로 범주를 변경할 수 있습니다.

Python[파이썬] 데이터 시각화04 matplotlib Plot의 스타일 (Grid / x, y측 범위 설정) 설정하기

이번 포스팅에서는 Python[파이썬] 데이터 시각화05 matplotlib Plot(플롯)범주 입력하기라는 주제로 간단히 포스팅을 했습니다. Plot을 그릴 때, 범주는 매우 중요한 역할을 하는 것 같습니다. 그래서 관련해서 플롯을 그릴 때 반드시 필요한 부분입니다. 혹 궁금하신 점이나 문의 사항이 있으시면 언제든지 댓글 및 방명록에 글 남겨주시길 바랍니다.
